ماشین پوشش لوله های فولادی 3LPE DN114-820mm
خط متوسط قطر کوچک

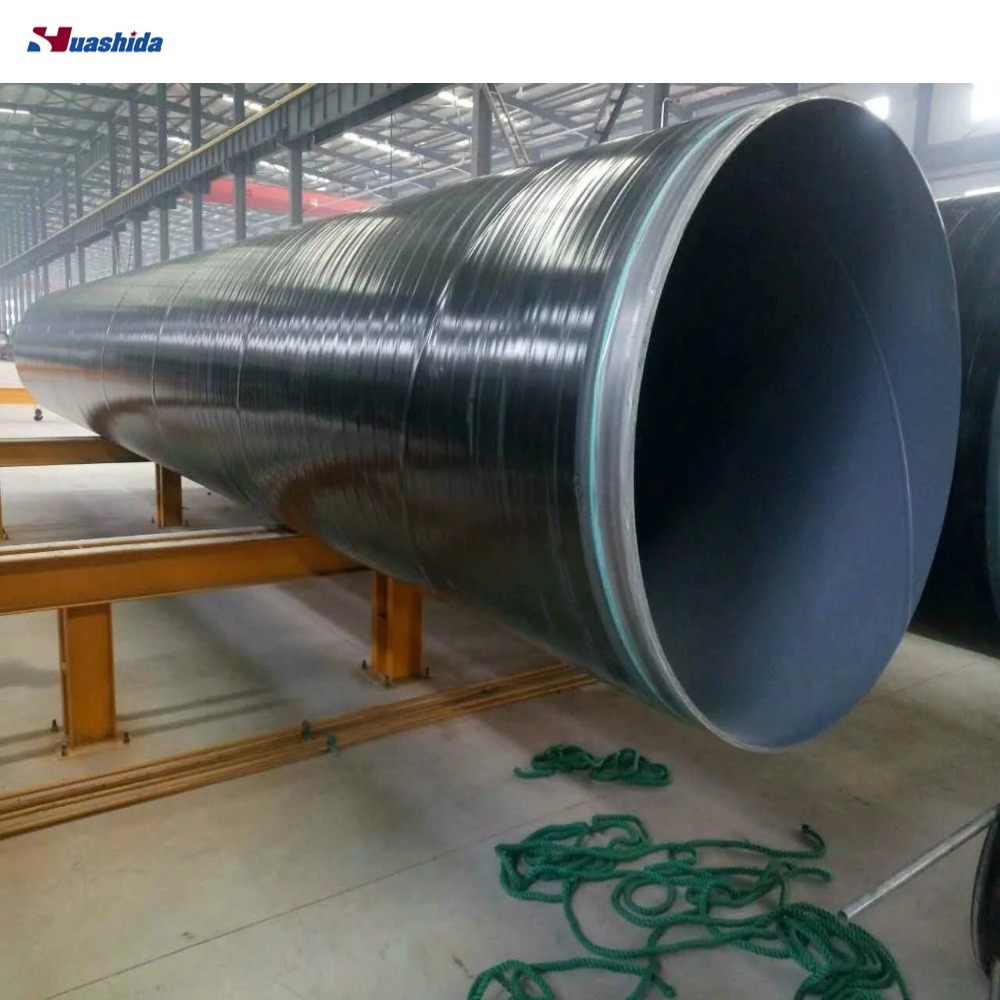

خط پوشش لوله فولادی Qingdao Huashida 3PE برای DN114-820mm یک سیستم پوشش ضد خوردگی حرفه ای است که برای لوله های فولادی DN114mm - DN820mm (حداکثر DN1020mm) طراحی شده است.این خط دارای طیف وسیعی از قطر متوسط و کوچک است، پوشش مارپیچی برای پوشش یکنواخت، تغییر قطر سریع، ارائه کیفیت پوشش قابل اعتماد برای شبکه های جمع آوری میدان نفت و گاز، خط لوله انتقال گاز شهری،خطوط توزیع آب شهریبا 160kW PE extruder و 500kW فرکانس میانگین گرمایش، این سیستم برای خاورمیانه، جنوب شرقی آسیا، آفریقا، بازار پروژه های زیرساخت شهری بهینه شده است.با پشتيباني از بيست سال تجربه توليد از سال 2003، با 58 اختراع اختراع و 50+ نصب موفق در سراسر جهان، Huashida عملکرد پایدار، هزینه نگهداری پایین و کیفیت پوشش را که با استانداردهای بین المللی مطابقت دارد تضمین می کند.
تجهیزات اصلیفهرست و مشخصات
| نه، نه |
نام |
مشخصات |
| A. تجهیزات تمیز کردن سطح |
| 1 |
لوله های فولادی |
سرعت تنظیم شده و زاویه، لوله بارگیری و تخلیه توسط PLC کنترل |
| 2 |
ماشین شلیک |
|
| 3 |
جمع آوری کننده گرد و غبار طوفان |
حذف گرد و غبار طوفان با سرعت بالا |
| 4 |
جمع آوری کننده گرد و غبار کارتریج پالس |
|
| 5 |
فن سنتریفیوژ |
|
| 6 |
سیستم کنترل PLC |
کنترل اتوماتیک خط |
| ب. تجهیزات پوشش |
| 1 |
کانویر لوله مارپیچی |
سرعت و زاویه قابل تنظیم |
| 2 |
دستگاه گرمایش اندوکسی |
|
| 3 |
دستگاه اسپری پودر |
ضخامت اسپری 80-800μm |
| 4 |
دستگاه تغذیه و خشک کردن اتوماتیک |
|
| 5 |
SJ-65/30 اکستروژر |
|
| 6 |
SJ-180/30 اکستروژر |
|
| 7 |
Aموریس اکستروژنقالب |
فولادی با کیفیت بالا |
| 8 |
اکسترودر ورق PEبمیریقارچ |
فولادی با کیفیت بالا |
| 9 |
Aدستگاه پوشش ورق PE |
رولر فشار با پوشش سیلیکون و خنک سازی داخلی |
| 10 |
حفاظت از محیط زیست تجهیزات تهویه |
|
| 11 |
تجهیزات اسپری خنک کننده |
|
| ج.تجهیزات پلتفرم |
| 1 |
پلتفرم لوله های فولادی |
کیفیت بالا |
| د.تجهیزات خروجی |
| 1 |

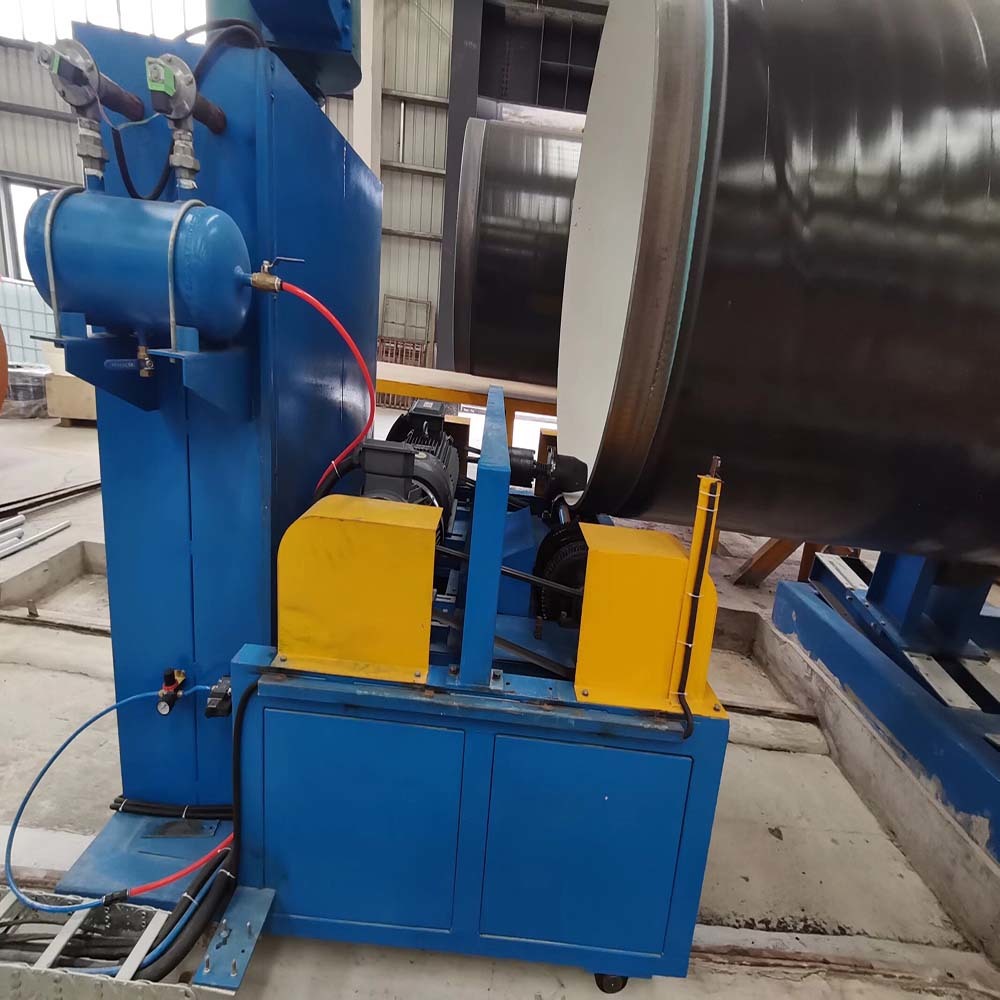

دستگاه پیچ و خم PE |
دیسک برش فولادی |
| 2 |
ماشین آلات هیدرولیکی برای بلند کردن و چرخش |
برای بلند کردن و چرخش لوله |
| 3 |
تجهیزات هیدرولیک |
|
1پوشش قطر گسترده از DN114mm - DN820mm (حداکثر DN1020mm) در یک خط تولید واحد، کاهش سرمایه گذاری تجهیزات برای کارخانه های لوله های مخلوط
2تکنولوژی پوشش چرخش مارپیچ تضمین ضخامت لایه PE یکنواخت و چسبندگی عالی برای لوله های DN114mm - DN820mm (حداکثر DN1020mm)
3. طراحی فشرده نوع O یا پوشش جانبی پوشش سر به حداقل می رسد نیاز به فضای طبقه
4تغییر سریع قطر از طریق ذخیره سازی دستورات PLC، کاهش زمان تنظیم بین دسته های تولید
5پیچ نایتری 38CrMoAlA با سختی >HV740 با مصرف انرژی یکسان 30٪ عملکرد بالاتر را ارائه می دهد
خط پردازش پوشش ضد خوردگی شامل:
- سیستم انتقال لوله فولادی
- سیستم شلیک داخلی و خارجی
- سیستم جمع آوری گرد و غبار
- سیستم گرمایش لوله
- سیستم اسپری الکتروستاتیک
- سیستم پوشش PE
سیستم خنک کننده آب
سیستم برش انتهای
- سیستم هیدرولیک و پنوماتیک
- سیستم تست
- سیستم کنترل الکترونیک

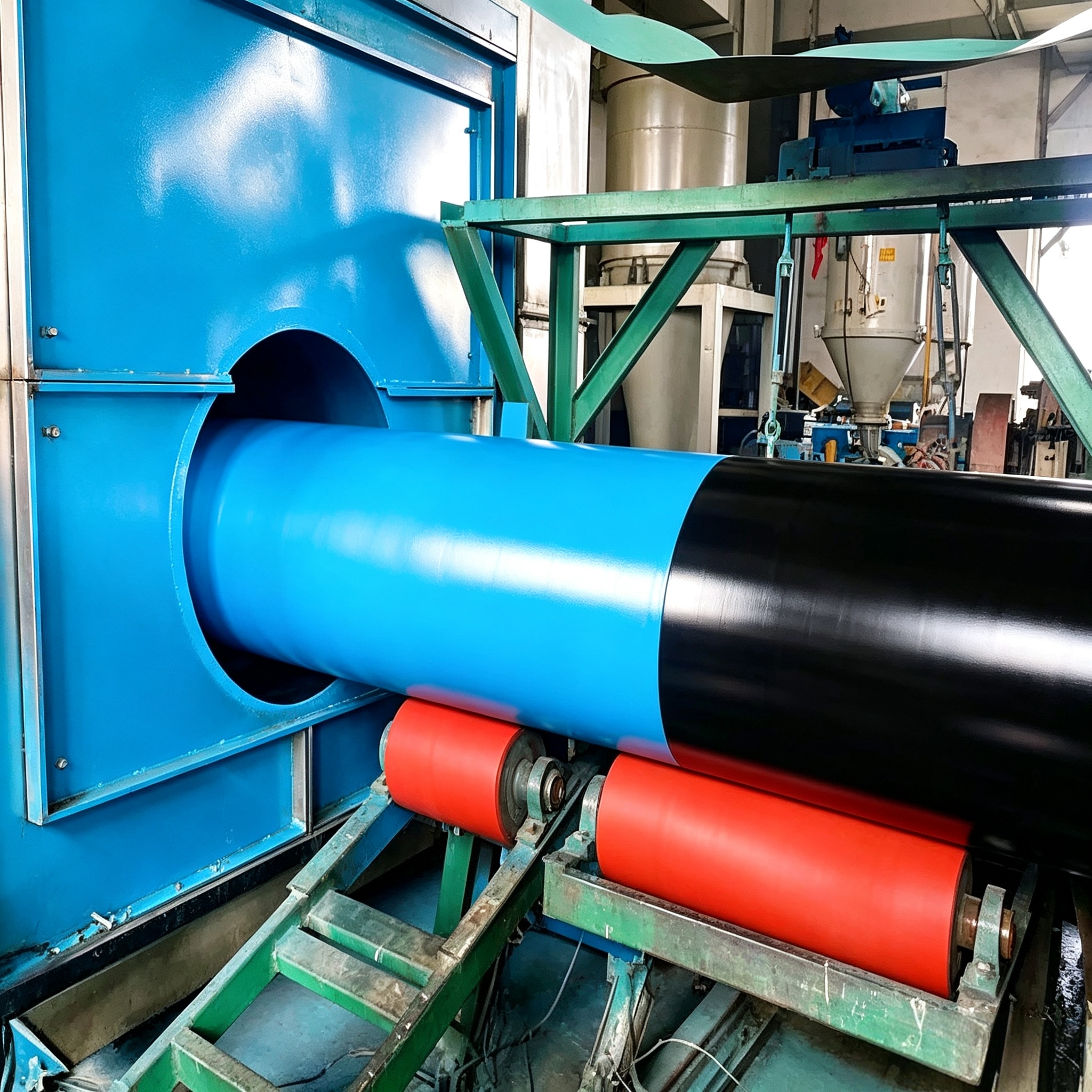

فرآیند پوشش:پوشش چرخشی 3PE (FBE + AD چسب + PE) ، اکسترودر با پوشش جانبی

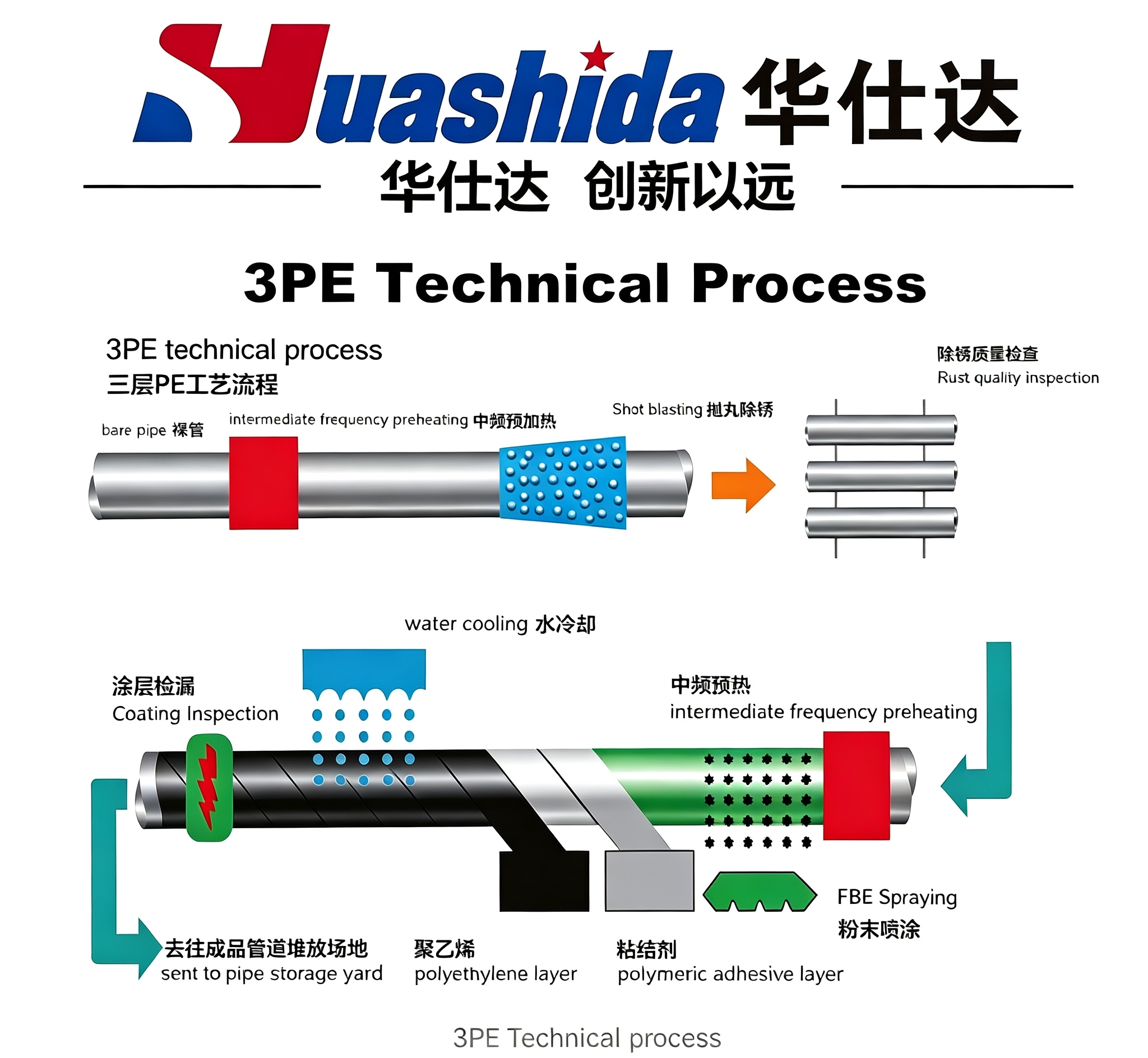

توالی فرآیند استاندارد 3PE:
بارگیری لوله -> شلیک خارجی (Sa 2.5) -> پاکسازی هوای داخلی لوله
-> پوشاندن پای پایپ -> گرمایش فرکانس متوسط (~ 200 درجه سانتیگراد)
-> اسپری پودر اپوکسی FBE -> AD Extrusion Adhesive & Wrapping
-> PE Extrusion & Wrapping -> خنک کردن اسپری آب -> برش مفصل
-> PE End Beveling -> تشخیص تعطیلات -> تخلیه پایپ تمام شده
3تنظیمات کلید
در قلب این خط پوشش DN114mm - DN820mm (حداکثر DN1020mm) دو اکسترودر دقیق وجود دارد: اکسترودر تک پیچ SJ-65/30، 37kW،حداکثر خروجی 100 kg/h برای لایه چسب و SJ-120/30 اکسترودر تک پیچ با کارایی بالا، 160kW، حداکثر خروجی 600 kg/h برای لایه بالای پلی اتیلن. پیچ ها از فولاد نایتری شده 38CrMoAlA ساخته شده اند، با عمق نایتری 0.4-0.7mm و سختی بالاتر از HV740,اطمینان از عمر طولانی و پلاستیک سازی پایدار.

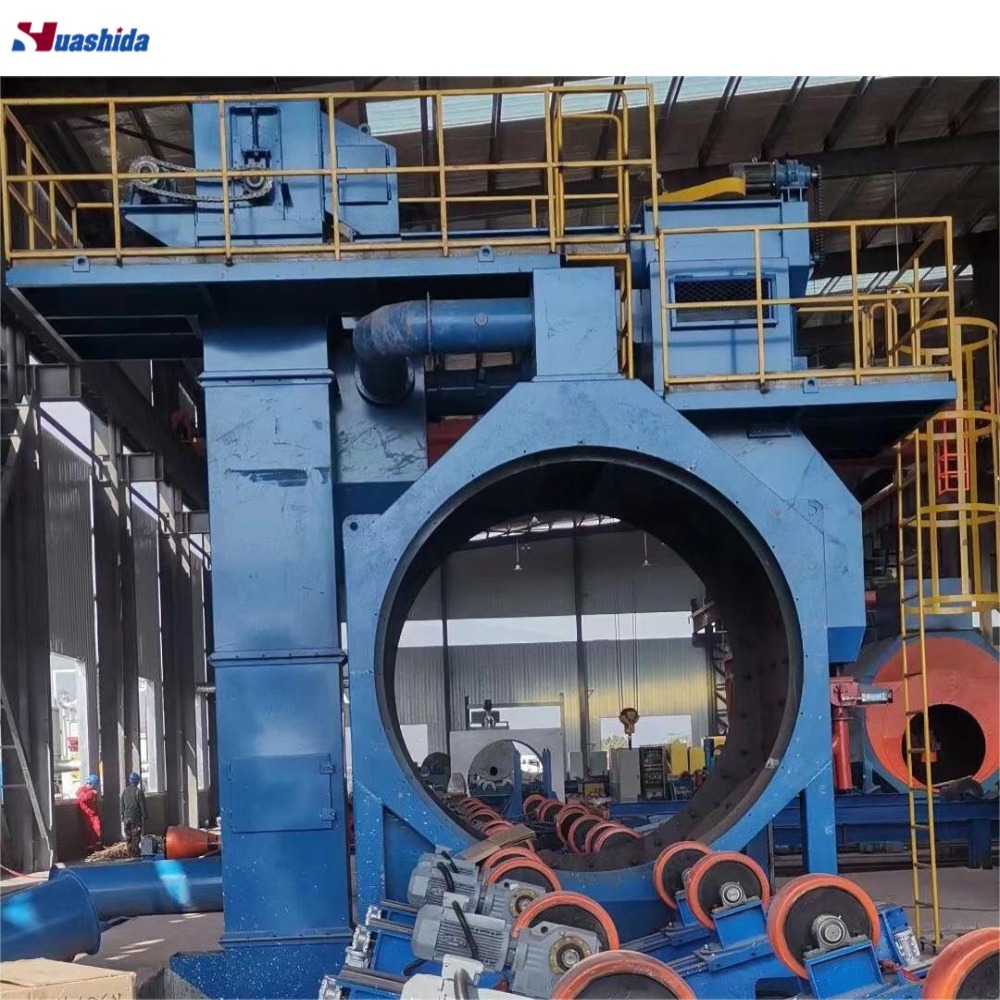

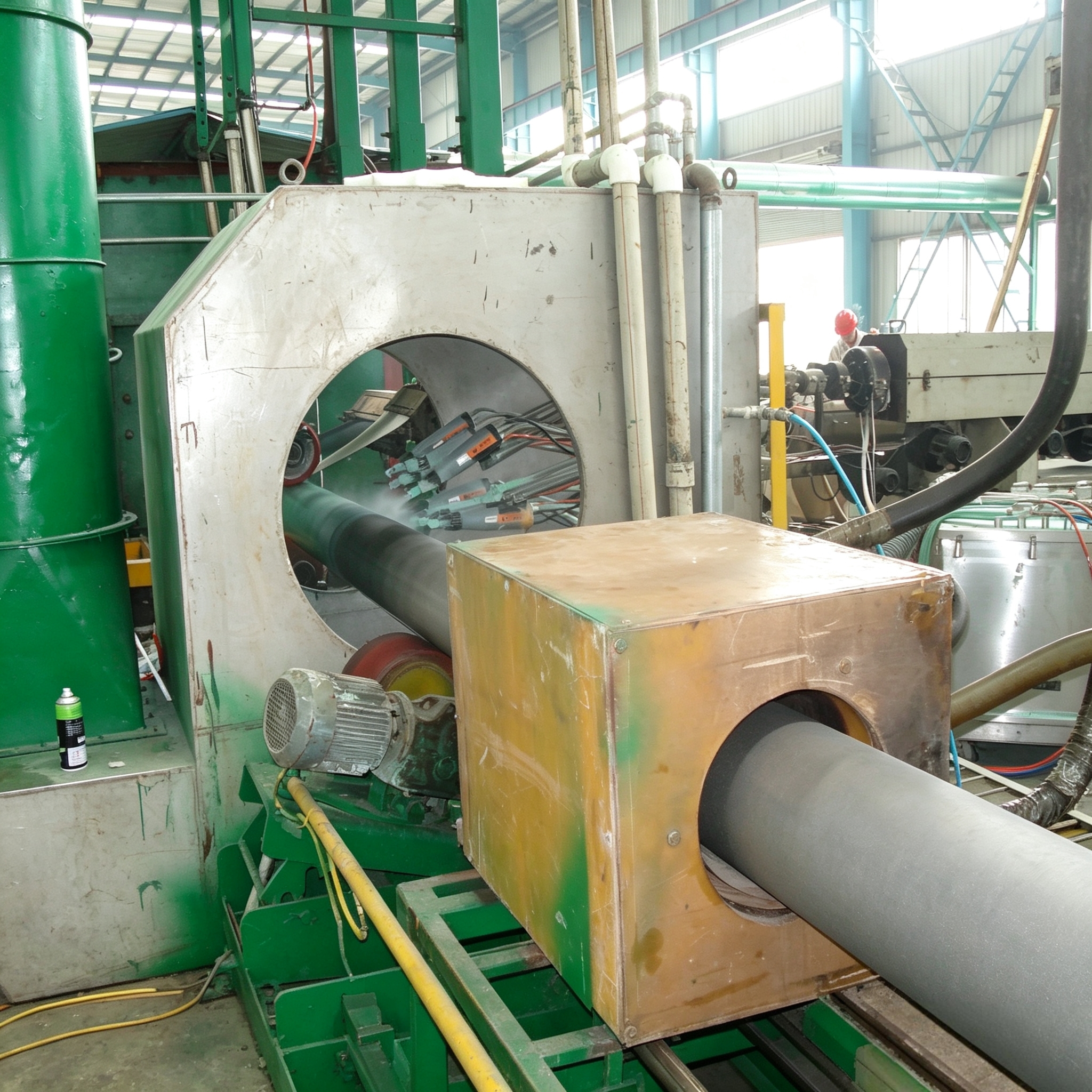

پشتیبانی از extruders است 500kW فرکانس میانگین گرمایش، نوع C کویل، خنک کننده آب خالص، لوله های گرمایش به حدود 200 درجه سانتیگراد با نوع C کویل و سیستم خنک کننده آب خالص.آماده سازی سطح توسط ماشین شلیک خارجی انجام می شود، 90kW، sa 2.5 درجه، پروفایل لنگر 50-90um، ارائه Sa 2.5 درجه تمیز کردن با پروفایل لنگر 50-90um.ایستگاه استفاده از پودر FBE دارای اسپری الکتروستاتیک چند تفنگ با (n+1) x2 طراحی اضافی است، بازیافت بیش از 95٪ پودر از طریق یک سیستم بازیافت یکپارچه.
کل خط توسط PLC شناخته شده بین المللی با صفحه لمسی 10 اینچی درجه صنعتی HMI تنظیم شده است،با VFD از مارک های شناخته شده بین المللی و قطعات کنترل درجه صنعتی. محدوده قطر لوله DN114mm را پوشش می دهد - DN820mm (حداکثر DN1020mm) با طول استاندارد 6-15 متر. خنک سازی پس از پوشش از سیستم خنک کننده اسپری آب (<= 20 درجه سانتیگراد، >= 0.3MPa، 26-30 m3/h) استفاده می کند.پس از آن با چاقوی چرخش (~ 40 ثانیه/ لوله با پوشاندن کاغذ کرافت)بررسی کیفیت شامل تشخیص تعطیلات ولتاژ بالا و اندازه گیری ضخامت پوشش است.با حداقل ارتفاع کارگاه 9 متر برای پیکربندی های قطر بزرگ.
1قطر لوله: 114-820mm
2.ظرفیت پردازش: ≥250m2/h
3.سطح تمیز کردن: ≥Sa2.5
4.مواد تولید: پودر اپوکسی، چسب، پلی اتیلن
چرا "چينگداو هواشيدا" رو انتخاب کردين؟
چیزی که چینگداو هواشیدا را از بقیه متمایز می کند، فقط تولید تجهیزات نیست، بلکهفلسفه طراحی اثبات شده در زمینهبر خلاف تولیدکنندگان که فقط ماشین آلات را بدون دانش عملی تولید می سازند، Huashida کارخانه پوشش خود را در چین اداره می کند.هر طراحي بهبودي با تجربه توليد واقعي تصفيه شده استاین رویکرد عملی، همراه با ۵۸ اختراع اختراع و ۳۸ اختراع مدل مفید،به تجهیزات که مشکلات واقعی تولید را حل می کنند، به جای ایجاد مشکلات جدید.
این شرکت در سال 2003 تاسیس شد و در یک پارک صنعتی 33000 متر مربع در چینگداو مستقر است و بیش از 100 حرفه ای از جمله 4 مهندس ارشد و 15 تکنسین مکانیکی را استخدام می کند.تکنولوژی اصلی از آلمان می آیدبرای شبکه های جمع آوری میدان نفت و گاز، خط لوله های انتقال گاز شهری،خطوط توزیع آب شهری، این میراث عملی به معنای تجهیزات است که تولید را به سرعت شروع می کنند، به طور پایدار کار می کنند،و نیاز به حداقل مداخله دارد - ویژگی هایی که به طور مستقیم به سودآوری بالاتر برای اپراتورهای پوشش ترجمه می شود.
