خط پوشش 3PE قطر فوق العاده بزرگ DN630-3620mm دستگاه ضد خوردگی لوله

Qingdao Huashida Extra Large Diameter 3PE Coating Line for DN630-3620mm Steel Pipe یک سیستم پوشش ضد خوردگی حرفه ای است که برای لوله های فولادی DN630mm - DN3620mm (حداکثر DN3620mm) طراحی شده است.این خط دارای قابلیت بزرگ قطر پیشرو در صنعت است، تحویل پروژه DN3600mm در چین ، سیستم های حمل و نقل و گرمایش سفارشی سنگین ، ارائه کیفیت پوشش قابل اعتماد برای پروژه های تغییر مسیر آب قطر فوق العاده بزرگ ،خطوط آب خنک کننده نیروگاه های ساحلی، تخلیه آب شهری در مقیاس بزرگ و کنترل سیل.

با 400kW PE extruder و 1000kW فرکانس میانگین گرمایش، این سیستم برای بازار چین، هند، جنوب شرقی آسیا، پروژه های زیرساخت آب در مقیاس بزرگ بهینه شده است.با پشتيباني از بيست سال تجربه توليد از سال 2003، با 58 اختراع اختراع و 50+ نصب موفق در سراسر جهان، Huashida عملکرد پایدار، هزینه نگهداری پایین و کیفیت پوشش را که با استانداردهای بین المللی مطابقت دارد تضمین می کند.



1پوشش قطر گسترده DN630mm - DN3620mm (حد اکثر DN3620mm) در یک خط تولید واحد، کاهش سرمایه گذاری تجهیزات برای کارخانه های لوله های مخلوط

2تکنولوژی پوشش چرخش مارپیچ تضمین ضخامت لایه PE یکنواخت و چسبندگی عالی برای لوله های DN630mm - DN3620mm (حداکثر DN3620mm)

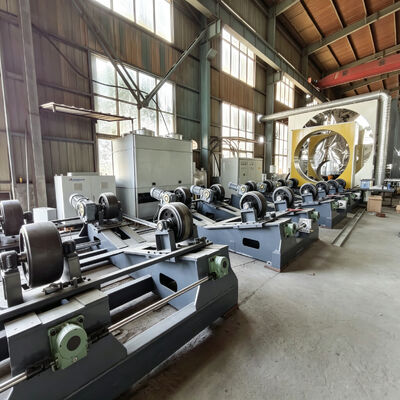

3. محموله چرخش سنگین با چرخ تک تک حمل و نقل به طور پایدار لوله های سنگین قطر بزرگ را اداره می کند

4. گرمایش فرکانس میانگین چند منطقه ای درجه حرارت یکنواخت را در طول دایره لوله بزرگ تضمین می کند

5پیچ نایتری 38CrMoAlA با سختی >HV740 با مصرف انرژی یکسان 30٪ عملکرد بالاتر را ارائه می دهد

خط پردازش پوشش ضد خوردگی شامل:
- سیستم انتقال لوله فولادی
- سیستم شلیک داخلی و خارجی
- سیستم جمع آوری گرد و غبار
- سیستم گرمایش لوله
- سیستم اسپری الکتروستاتیک
- سیستم پوشش PE
سیستم خنک کننده آب
سیستم برش انتهای
- سیستم هیدرولیک و پنوماتیک
- سیستم تست
- سیستم کنترل الکترونیک

فرآیند پوشش:پوشش چرخشی 3PE (FBE + AD چسب + PE) ، اکسترودر با پوشش جانبی

توالی فرآیند استاندارد 3PE:

بارگیری لوله -> شلیک خارجی (Sa 2.5) -> پاکسازی هوای داخلی لوله
-> پوشاندن پای پایپ -> گرمایش فرکانس متوسط (~ 200 درجه سانتیگراد)
-> اسپری پودر اپوکسی FBE -> AD Extrusion Adhesive & Wrapping
-> PE Extrusion & Wrapping -> خنک کردن اسپری آب -> برش مفصل
-> PE End Beveling -> تشخیص تعطیلات -> تخلیه پایپ تمام شده

3تنظیمات کلید

این خط تولید که برای قطر لوله DN630mm - DN3620mm (حداکثر DN3620mm) طراحی شده است، طول لوله استاندارد 6-15 متر (12 متر استاندارد) را اداره می کند.خط شروع می شود با شلیک خارجی با استفاده از ماشین شلیک خارجی، 2x37kw چرخ های بلند، 350kg/minx2، Sa 2.5 درجه، دستیابی به Sa 2.5 درجه تمیز کردن بر طبق ISO 8501-1 با عمق پروفایل لنگر 50-90um.

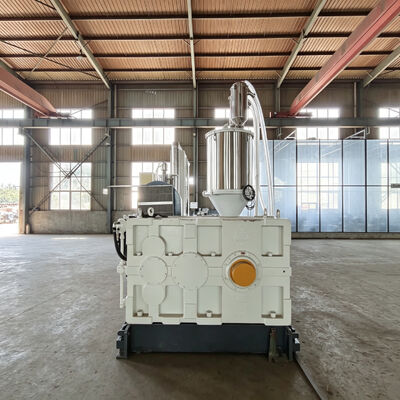

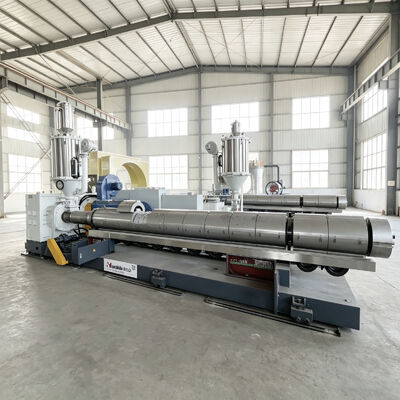

پس از آماده سازی سطح، گرمایش فرکانس میانگین 1000kw، کویل نوع c، خنک کردن آب خالص لوله را به حدود 200 درجه سانتیگراد برای FBE پودر سخت می کند.فرآیند پوشش استفاده از SJ-90/30 یک پیچ اکستروژر، 55kW برای استفاده از چسب و SJ-120/38 یک پیچ PE extruder، 400kW، حداکثر خروجی 1200 kg/h برای لایه بالا پلی اتیلن.هر دو اکسترودر دارای پیچ های فولادی نیترید شده 38CrMoAlA با عمق نیترید 0 هستند.4-0.7mm و سختی بیش از HV740. ایستگاه اسپری FBE از اسپری الکتروستاتیک چند تفنگ با طراحی اضافی (n + 1) x2 استفاده می کند و بیش از 95٪ نرخ بازیابی پودر را به دست می آورد.

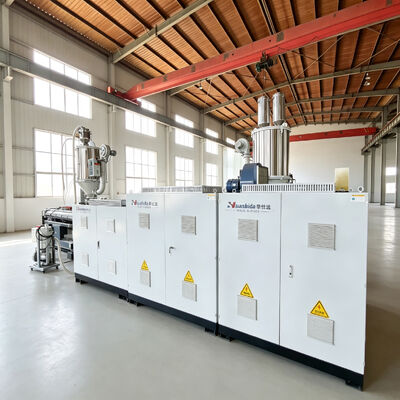

کنترل از طریق PLC شناخته شده بین المللی با HMI درجه صنعتی 10 اینچی مدیریت می شود که از ذخیره سازی دستور العمل برای تغییر قطر با یک کلیک پشتیبانی می کند.گزینه های VFD شامل مارک های شناخته شده بین المللی با اجزای کنترل الکتریکی درجه صنعتی است. خنک سازی با استفاده از آب اسپری خاموش در <= 20 درجه سانتیگراد و >= 0.3MPa با 26-30 m3 / h جریان سرعت. پایان beveling با استفاده از یک چاقو peeler چرخش تکمیل هر سر در حدود 40 ثانیه با کاغذ کرافت ماسک.بازرسی نهایی شامل تشخیص تعطیلات ولتاژ بالا و اندازه گیری ضخامت است. خط نیاز به 4-5 اپراتور و ارتفاع کارگاه حداقل 9 متر برای پیکربندی های قطر بزرگ دارد.

درخواست ها

این خط پوشش به طور خاص برای:

• پروژه های تغییر مسیر آب قطر فوق العاده بزرگ، خطوط آب خنک کننده نیروگاه های ساحلی، تخلیه شهری در مقیاس بزرگ و کنترل سیل

• خط لوله های انتقال و توزیع نفت و گاز

• لوله های آب و فاضلاب شهری

• لوله کشی فرآیند کارخانه های شیمیایی

• خط لوله های معدن و حمل و نقل خمیر

بازار هدف:چین، هند، جنوب شرقی آسیا، پروژه های بزرگ زیرساخت آب

کشورهای صادرکننده:روسیه، امارات متحده عربی، عربستان سعودی، ایران، ازبکستان، قزاقستان، نیجریه، آفریقای جنوبی، هند، تایلند

انطباق با استانداردها

این تجهیزات با رعایت موارد زیر طراحی و تولید شده اند:

•GB/T 23257-2017

•DIN 30670

•ISO 21809-1

•ISO 8501-1 (Sa 2.5)

تمام پارامترهای پوشش (FBE >=150um، AD >=170um، PE 3.3-4.2mm در GB/T 23257-2017) را می توان برای برآورده کردن برنامه های بازرسی و آزمایش خاص پروژه (ITP) تنظیم کرد. ضخامت پوشش بر اساس فرمول محاسبه شده است.:وزن پوشش = سطح × ضخامت × تراکم مواد

چرا "چينگداو هواشيدا" رو انتخاب کردين؟

در سال 2003 تاسیس شد، شرکت ماشين هاي چنگداو هواشيدا در طول دو دهه به يک شركت پيشرو با فناوری بالا تبدیل شده است که تخصصي در تجهیزات ضد خوردگي و قبل از عایق لوله دار است.پارک صنعتی در منطقه چنگ یانگ،چينگداو، شرکت ادغام R & D، تولید، بازاریابی، و خدمات جهانی در زیر یک سقف. با بیش از 100 کارمند از جمله 4 مهندس ارشد، 15 تکنسین مهندسی مکانیک،و 12 متخصص نصب و راه اندازی، هواشیدا تخصص فنی عمیق را با تجربه عملی در زمینه ترکیب می کند.

این شرکت دارای 58 اختراع اختراع، 38 اختراع مدل مفید و 38 کپی رایت نرم افزار است که منعکس کننده نوآوری مداوم در فناوری پوشش لوله است.تقویت شده توسط مشارکت های تحقیق و توسعه با دانشگاه فناوری شیمیایی پکن، دانشگاه علوم و فناوری چینگداو و دانشگاه فناوری چینگداو برای مشتریان در چین، هند، جنوب شرقی آسیا، بازار پروژه های زیرساخت آب در مقیاس بزرگ،اين يعني دسترسي به تکنولوژي ساخت آلمان با پشتيباني از کارايي توليدات چين و حمايت کامل بعد از فروش.
